ERDAS Imagine: Recursos para Equalização de Imagens

EQUALIZAÇÃO NO ERDAS – Recursos Interessantes

A Ferramenta de Equalização BREAKPOINTS

PROBLEMA NR 01: excesso da cor verde sobre uma imagem de satélite.

Imagem com excesso da cor verde

No ERDAS, as imagens que apresentam um alto realce no canal Verde precisam ser ajustadas através de inserção de pontos no histograma. Vou utilizar um recorte de uma imagem SPOT para ilustrar esse procedimento:

Para carregar a ferramenta de equalização BREAKPOINTS, clique o menu Raster - Contrast - Breakpoints na janela Viewer# onde se encontra a imagem.

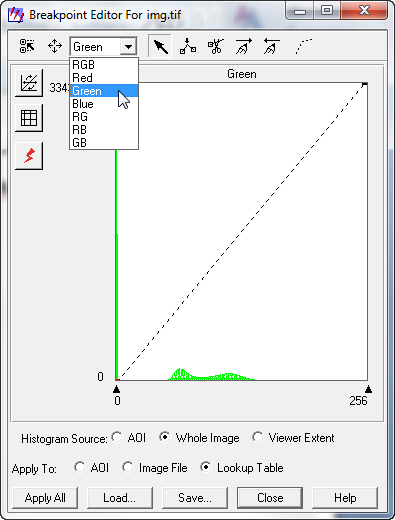

Na janela Breakpoint Editor, selecione a opção Green para ajustar somente o canal Verde:

Breakpoint Editor

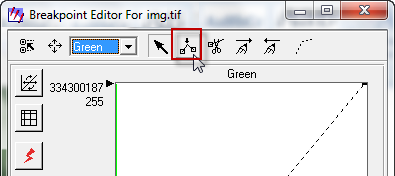

Na barra de ferramentas Histogram Tools, clique na ferramenta Inserir Pontos:

Histogram Tools Insert Points

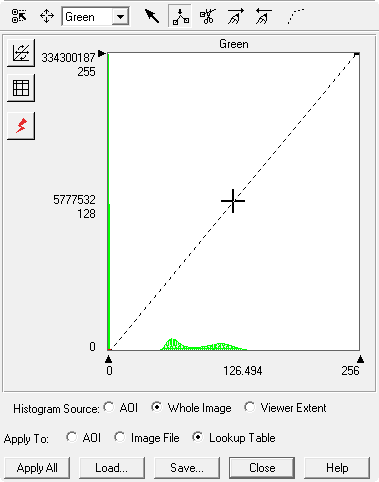

Com a ferramenta Inserir Pontos selecionada, faça uma marcação no centro da linha:

Insira um ponto no centro da linha

Faça uma segunda marcação na região próxima ao canto inferior esquerdo da linha:

Insira um segundo ponto no canto inferior esquerdo

Alterne para a ferramenta Mover Pontos:

Ferramenta Move Points

Os controles da ferramenta BREAKPOINTS funcionam da seguinte forma: use a marcação do centro do histograma manipular as cores da imagem da faixa verde para aumentar ou diminuir as cores da imagem.

Deslizando o ponto para cima irá aumentar o tom verde da imagem:

Imagem mais verde

Descendo o ponto central um pouco para baixo irá reduzir o excesso da cor verde sobre a imagem.

Imagem com cor verde reduzida

Movendo cuidadosamente o ponto inferior para uma posição próxima da curva do histograma irá aumentar o contraste sobre a imagem. Esse recurso ajuda a reduzir o excesso de brilho sobre uma imagem de satélite:

Reduzindo brilho e aumentando o contraste

No recurso BREAKPOINTS do ERDAS, o canal Verde sempre será o responsável pelo contraste sobre uma imagem. Em imagens SPOT, essa manipulação é claramente visível em feições de vegetação (veja a imagem abaixo):

Regiões onde a vegetação muda

A vegetação parece um pouco azulada. Para melhorar a equalização, selecione o canal Azul, faça duas marcações conforme mostrado acima e mova o ponto inferior para a direção do histograma. As feições aumentam a tonalidade verde. Você também pode mover o ponto central do canal azul para baixo para que a cor verde exerça influência sobre o solo exposto.

Resultado Final:

Resultado final da redução da cor verde

Considerações Finais

Na imagem de exemplo, conseguimos uma melhoria considerável apenas manipulando o canal Verde. Os próximos passos devem ser cuidadosos durante a manipulação dos canais Azul e Vermelho. A Equalização é uma etapa intermediária no processamento de imagens de satélite e cada imagem possui sua resposta espectral. Como temos diferentes sensores, é necessário combinar variar técnicas para alcançar um resultado satisfatório.
