ILWIS 3.7 Tutorial - Composição Colorida RGB em imagens Landsat-5

ILWIS Tutorial

ILWIS 3.7 - Composição Colorida RGB em imagens Landsat-5

Para realizar um composição colorida RGB em imagens Landsat-5, utilize os recursos do ILWIS para importar as imagens que serão utilizadas nos canais Red, Green e Blue (em imagens Landsat, você pode combinar as bandas na ordem 5-4-3 ou 7-4-2 para obter uma imagem RGB falsa cor).

O ILWIS é semelhante ao GRASS no trato de arquivos raster: o programa manipula imagens através de um formato de arquivo próprio. Certifique-se de excluir os dados importados ao finalizar o projeto por completo.

Clique na opção Imagem Processing e selecione o algoritmo Color Composite:



Na janela Color Composite, desmarque a opção Percentage. Ordene as bandas de acordo com as imagens importadas na seguinte sequência:
  • BANDA VERMELHA...LANDSAT BANDA 5
  • BANDA VERDE............LANDSAT BANDA 4
  • BANDA AZUL..............LANDSAT BANDA 3
É preciso atribuir um nome para a imagem RGB que será gerada. Clique no botão Show para iniciar o processo:

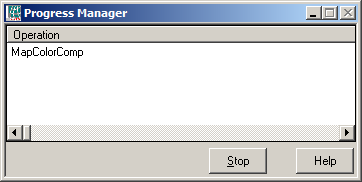

A janela Progress Manager indica que o processo de composição RGB está sendo executado. Aguarde.



Para visualizar a imagem colorida, clique duas vezes sobre ela no diretório de origem. Uma janela de navegação será exibida na sequência:




Agora vamos exportar a imagem gerada. Acesse a opção Export no campo Operation-Tree (veja a imagem abaixo):



Na janela Export, marque a imagem desejada e selecione o formato TIFF e insira um nome para o arquivo de saída:



Novamente a janela Progress Manager. Ela indica que o processo de exportação está sendo executado. Aguarde.



E assim finalizamos o tutorial do ILWIS sobre composição RGB. Agora é com você. Abra o raster no SIG de sua preferência e gere as pirâmides (miniaturas da imagem que facilitam a visualização).
